Dodatečná úprava vzduchu při větrání s rekuperací umožňuje zkrátit topné období i úsporně a komfortně ochladit interiér.
Obr. Zvyšování průměrných ročních teplot, intenzivnější horka, delší léto i prodlužování mimosezóny na úkor teplotně nevyzpytatelné zimy – to je středoevropská realita, na kterou musí reagovat majitelé nemovitostí i investoři. Utěsnění budov a výstavba energeticky pasivních domů je dobrý krok vstříc energetické úspornosti i zvýšení komfortu bydlení, v našich klimatických podmínkách ale zároveň také problémový. Domy „nedýchají“ a bez účinného větrání nedokáží ani optimálně hospodařit s teplem a vlhkostí. Na pomoc přichází rekuperační větrání a zařízení pro dodatečnou úpravu vzduchu, která zajišťují celoročně čerstvý vzduch a interiér bez plísně, zkracují období vytápění, a v létě ochlazují interiér na komfortní teplotu bez potřeby instalace klasických klimatizačních jednotek.
Využívání odpadního vzduchu
Rekuperace, neboli zpětné získávání tepla, sama o sobě dokáže prodloužit období, během něhož není potřeba aktivně topit. Temperuje vzduch a šetří náklady celoročně. V zimě dokáže využitím teplého odpadního vzduchu ohřívat vzduch přiváděný do místnosti, takže „topí“, i když už je topení vypnuté. V létě naopak využívá odpadního vzduchu k ochlazování přiváděného vzduchu, takže je v interiéru chladněji.

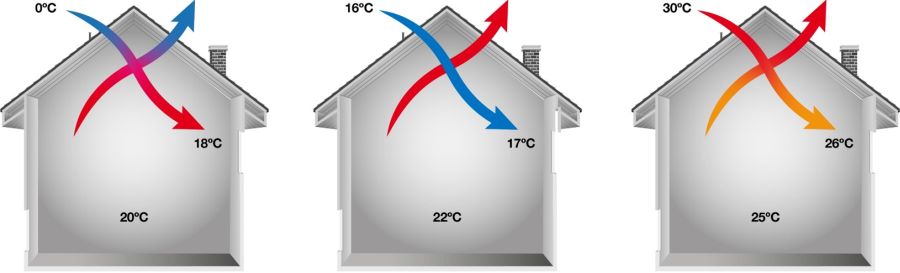

Obr. Z hlediska vytápění a větrání má rok jen 3 roční období: chladné období, teplé období a mezisezóna, během níž rekuperace hraje významnou roli.
Klimatizace nevětrá
Ochlazování vzduchu je však podstatně energeticky náročnější než jeho ohřívání, a také dražší. I proto je dobré vědět, že klasické klimatizační jednotky nejsou jedinou možností ochlazování vzduchu. Skvělým řešením jsou zařízení na dodatečnou úpravu vzduchu, která zajistí energeticky úsporné ochlazování vzduchu i v letních vedrech. Společně s rekuperací zabrání přehřívání interiéru, zajistí optimální kvalitu a vlhkost vzduchu, uspoří energii na vytápění a starosti s větráním okny. Zatímco klimatizace ochlazuje vzduch cirkulací již zpravidla kontaminovaného interiérového vzduchu, nevětrá a energii pouze spotřebovává, komfortní větrání a zařízení na dodatečnou úpravu vzduchu zajišťují přísun zdravého čerstvého vzduchu v optimální kondici, vzduch filtrují, dohřívají nebo dochlazují, podle potřeby vzduch zvlhčují nebo odvlhčují, a přitom rekuperací ušetří až polovinu energie na vytápění.

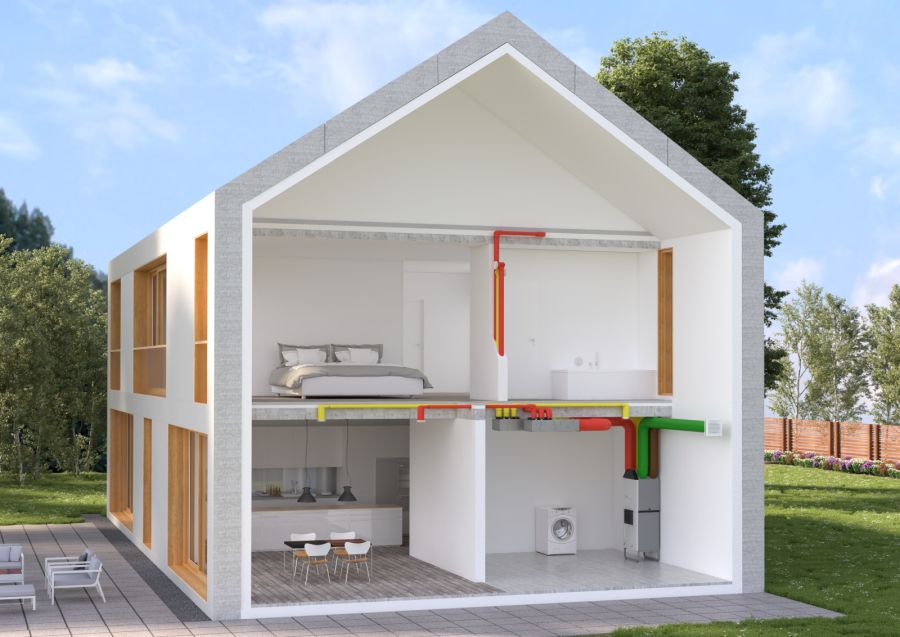

Obr. Systém větrání rodinného domu s větrací jednotkou a klimatizačním modulem
Jaké zařízení na dodatečnou úpravu vzduchu zvolit?
Jaké řešení zvolit, záleží nejen na prostorových a finančních možnostech investora a na tom, jaký topný systém je používán. Jiné řešení zvolí majitelé tepelných čerpadel, a jiné ti, kdo tepelné čerpadlo doma nemají. Podívejme se na možnosti a přínosy těchto zařízení na příkladu 3 různých zařízení pro dodatečnou úpravu vzduchu evropské jedničky v rekuperacích – značky Zehnder. Ve všech případech je v základu větracího systému použita větrací jednotka Zehnder ComfoAir Q, podle potřeby (objemu zpracovaného vzduchu) ve verzích Q350, Q450 nebo Q600.

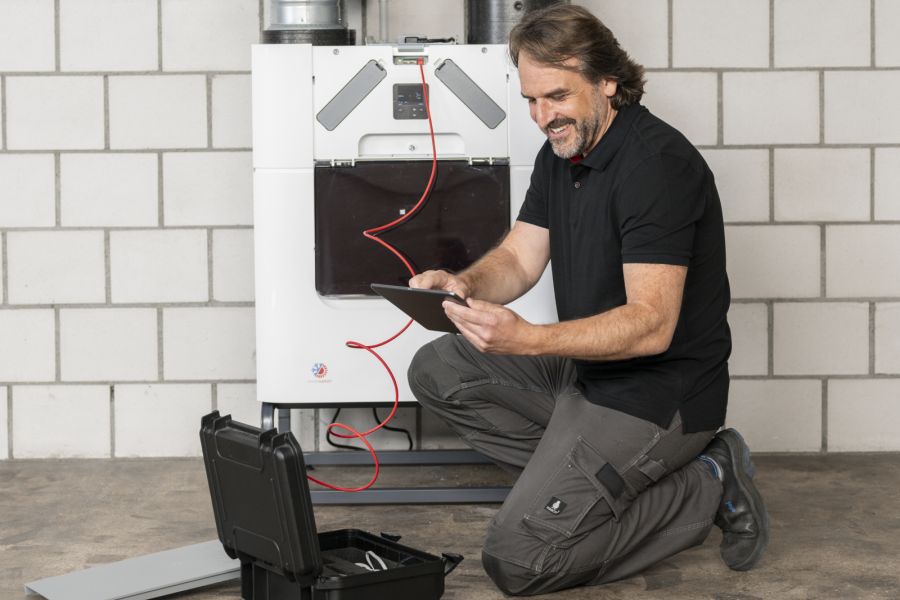

Obr. Komfortní větrací jednotka Zehnder ComfoAir Q při zaregulování po zapojení
Zemní výměník tepla Zehnder ComfoFond
„První z možností je zemní výměník tepla, který využívá pro temperování vzduchu geotermální energii. V našem případě, v kombinaci s větrací jednotkou Zehnder ComfoAir Q, to bude výměník Zehnder ComfoFond-L Q. Instaluje se před větrací jednotku a k předehřívání vzduchu v chladném období nebo k temperování (dochlazování) vzduchu v teplém období roku využívá pouze konstantní teplotu zeminy,“ říká odborník. Takže zemní výměník tepla funguje bez dalších energetických nároků. Větrací jednotka má v nastavení možnost spuštění oběhového čerpadla, které je součástí dodávky tepelného výměníku a které podle venkovní teploty použije kapalinu ze země buď k dohřívání nebo k dochlazení vzduchu přiváděného do interiéru.
„Zehnder ComfoFond-L Q je solankový výměník nenáročný na místo v interiéru, který se velmi snadno instaluje přímo před větrací jednotku. V létě vzduch účinně předchlazuje, a v zimě naopak poskytuje protizámrazovou ochranu. Je to energeticky velmi efektivní systém s třídou účinnosti A“, říká o zemním výměníku tepla Bc. Pavel Vořech, produktový specialista pro oblast rekuperačního větrání Zehnder, a zmiňuje i některá omezení: „Jde o řešení, které vyžaduje relativně velkou vstupní investici s ohledem na prostorové nároky pro exteriérové umístění zemního registru do země.“

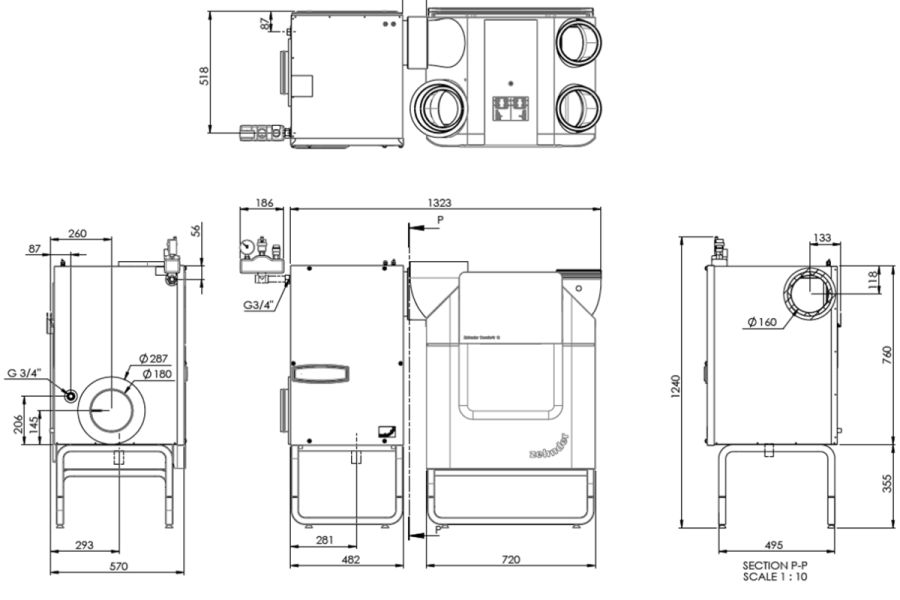

Obr. Instalace větrací jednotky s výměníkem je v interiéru prostorově nenáročná
Tepelný výměník v tandemu s tepelným čerpadlem
„Pokud Vás trápí přehřívání interiéru v létě a máte tepelné čerpadlo jako zdroj tepla nebo chladu, pak sáhnete spíše po tepelném výměníku Zehnder ComfoPost,“ komentuje možnosti výběru odborník. „Je to nástavec rozdělovačů vzduchu, tepelný výměník kapalina-vzduch, který se připojí na zdroj vody, tedy na tepelné čerpadlo, a společně s ním pak ochlazuje vzduch za rekuperační jednotkou přiváděný do interiéru.“ Tepelný výměník se instaluje na trase přiváděného vzduchu za větrací jednotkou směrem do interiéru.
Zehnder ComfoPost zajišťuje dohřev, dochlazování a odvlhčování vzduchu. Instaluje se před akustický tlumič a rozdělovač Zehnder ComfoWell. Dodává se ve 4 různých velikostech s topným výkonem až 5,3 kW a chladicím výkonem až 4,8 kW. „Je to výborné řešení pro nízkoenergetické domy, které vyhovuje požadavkům zpřísněné legislativy pro novostavby rodinných domů,“ dodává Bc. Pavel Vořech, a opět zmiňuje, nač je třeba dávat pozor: „Tepelné čerpadlo v létě vyrábí chladicí vodu, která u podlahového topení může způsobit povrchové rosení podlahy, takže je potřeba systém správně nastavit a s chladicím výkonem dobře hospodařit. Také je důležité vědět, že systém musí být v provozu trvale. Nárazově, ihned a výrazně tak, jako jsme zvyklí u klimatizací, interiér neochladíme, ale při nepřetržitém provozu dlouhodobě, z hlediska zdraví šetrně a z hlediska nákladů velmi úsporně, dokážeme udržovat příjemnou komfortní teplotu bez teplotních šoků.“
Unikátní technologie přídavného klimatizačního modulu
Pokročilou možností chlazení, dohřívání a optimalizace vlhkosti je unikátní klimatizační modul Zehnder ComfoClime. Funguje i tehdy, když dům není napojen na vlastní teplené čerpadlo. Zajistí dohřev, dochlazování a optimalizaci vlhkosti v systému s rekuperační jednotkou Zehnder ComfoAir Q. Je to aktivní chladicí jednotka, která je nadstavbou této špičkové větrací jednotky. Chladicí výkon sestavy až 4,3 kW a teplený výkon až 6,8 kW.
Klimatizační modul pro dodatečnou úpravu vzduchu zabezpečí ještě efektivnější a úspornější větrání s rekuperací. Má skvělé parametry COP (koeficient výkonu tepelného čerpadla) i EER (energetickou efektivitu – poměr chladicího výkonu zařízení k odebíranému příkonu). Jeho provoz je mimořádně tichý a úsporný, ale také praktický. „Klimatizační modul není potřeba připojovat na tepelné čerpadlo, protože je sám invertorovým tepelným čerpadlem,“ vysvětluje Bc. Pavel Vořech. „Velkou výhodou klimatizačního modulu je, že v přechodném období mimo hlavní topnou sezónu zvládne vytopit byt nebo dům na komfortní teplotu. V létě naopak interiér na příjemnou teplotu spolehlivě ochladí, aniž by bylo potřeba instalovat energeticky náročnou a zdravotně rizikovou klimatizační jednotku.“ Klimatizační modul totiž dochlazuje interiér v nepřetržitém provozu rekuperačního větrání průběžně, bez teplotních výkyvů, bez průvanu a bez šokového rozdílu teplot.
Velkou výhodou klimatizačního modulu Zehnder ComfoClime je, že pracuje samostatně bez vnější jednotky tepelného čerpadla. Nasazením modulu na větrací jednotku s adaptérem a propojením kabelem je instalace kompletní. Klimatizační modul Zehnder ComfoClime je možné na větrací jednotku Zehnder ComfoAir Q instalovat díky tomuto plug-in systému i dodatečně. K instalaci navíc není potřeba odborníka s licencí k nakládání s regulovanými látkami, takže majitelé šetří i na instalaci.

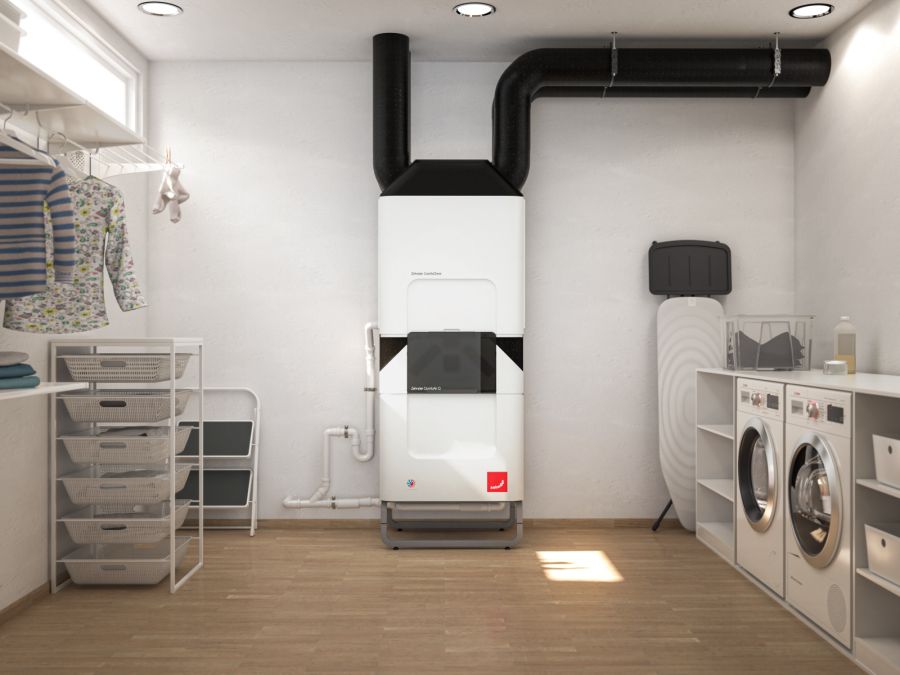

Obr. Větrací jednotka Zehnder ComfoAir Q s klimatizačním modulem Zehnder ComfoClime pro dohřev/dochlazování a optimalizaci vlhkosti vzduchu.
Dohřev, dochlazování a optimalizace vlhkosti: jednoduše a úsporně
V létě dochlazuje přiváděný vzduch na komfortní teplotu, v zimě jej dohřívá a zvyšuje účinek rekuperace, takže šetří náklady na energii. Celoročně garantuje čerstvý vzduch s optimální vlhkostí. „Pro nejlepší možný výsledek doporučujeme zvážit použití izolovaného potrubí Zehnder ComfoTube Therm a akustického tlumiče ComfoWell Therm, které umožní využít maximální výkon modulu bez rizika kondenzace vzdušné vlhkosti na potrubí,“ doporučuje odborník z firmy Zehnder.
Snadné je i uvedení do provozu a následné ovládání. Modul má integrované wi-fi připojení a možnost ovládání přes aplikaci. Aplikace Zehnder ComfoClime Control poskytuje veškerý komfort včetně průvodce uvedením do provozu, a umožňuje pohodlnou kontrolu kdykoli a odkudkoli.
Parametry modulu v sestavě s větrací jednotkou činí tento systém z hlediska energetické efektivity nepřekonatelným, takže jeho použití je mimo jiné spolehlivou cestou k získání lepšího štítku PENB a stavebního povolení.
